Dugattyús szivattyú
Ragasztóanyag szállítórendszer. Egy pneumatikus henger egy második kis hengert hajt meg, mely felszívja a ragasztóanyagot és szállítja azt. A dugattyús szivattyúk mindig kettős hatással bírnak, azaz támogatják az előre vagy hátratolást. A ragasztóanyag nyomását a légnyomás segítségével nagyon könnyű szabályozni. A szállított mennyiséget a ragasztóanyag nyomásától és a felhasználók számától függően automatikusan be lehet állítani.

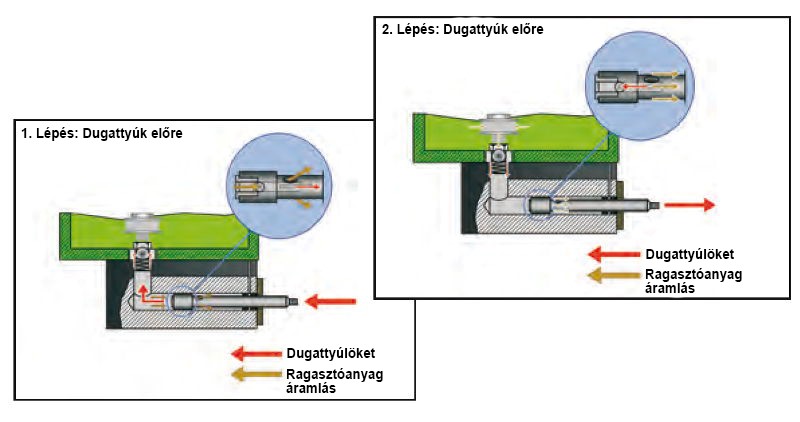

A dugattyús szivattyú működése
Az olvadó ragasztóanyag tankberendezések esetében két rendszer végzi az olvadt ragasztó anyag szállítását és a szükséges ragasztóanyag előállítását a feladathoz: a fogaskerék és a dugattyú szivattyú. Egy kis animáció enged bepillantást a házba:
A kettős hatású dugattyús szivattyú nagyon jó fűtése függőleges beépítés miatt
A függőlegesen kettős hatású dugattyús szivattyút közvetlenül a tank padlójára építették. Amikor felfűt a tank, akkor a dugattyús szivattyú is felmelegszik, és a ragasztóanyag a szivattyúban folyékonnyá válik. A szivattyú ezáltal üzemkész.
A 2 ütemű dugattyús szivattyút a pneumatikahenger hajtja. Ez a vibráló henger gondoskodik a dugattyú meghajtásával a szivattyútengelyen keresztül arról, hogy a megolvasztott ragasztóanyagot alulnyomással felszívják.
Nyomáskompenzáció: A dugattyús szivattyú által létrehozott nyomás a dugattyún keresztül egy nyomásmezőt feszít elő. Ez a nyomástároló messzemenően kiegyenlíti a nyomásesést az átkapcsoló pontokban.
A dugattyúmozgásnak 2 ütemű ritmusban két holtpontja van, méghozzá akkor, ha a henger elején és végén átkapcsol. Ez tulajdonképpen a ragasztóáramlás megszakadásához vezetne. Annak érdekében, hogy egyenletes megbízási képet garantáljunk, HB 6000-es sorozatunk az átkapcsolás pillanatában egyedülálló kiegyenlítő szelepet használ. A kiegyenlítő szelep csökkenti a nyomásesést a rendszerben, és így a megbízási kép egyforma marad.
Az intelligens rendszer az olvadék anyag szállítási mennyiségét a súrlódási ellenállástó a fúvókáig és a ragasztóanyag viszkozitásáig automatikusan beállítja. Amennyiben a gyártásban második ill. további felvevőt (pl. felhordófejet vagy kézi készüléket) nyitnak meg, csökken a nyomás a rendszerben, és automatikusan több ragasztóanyagot szállít. Így pl. a HB 6000-es sorozat tankberendezéseit egyedileg lehet beállítani a különböző szállítási mennyiségekre. Gyors és lassú felhordási szakaszok is lehetségesek ezáltal. Ezzel kapcsolatban csapatunk szívesen tájékoztatja.
A dugattyús szivattyú berendezésnek olyan szelepe van, mint a fogaskerék szivattyúnak. A ragasztóanyag szükségtelen forgatását kerülni kell – ez hozzájárul a megolvasztott ragasztóanyag kíméléséhez, és hozzájárul a feldolgozási minőség megtartásához.
A teljes szállítási szakasz nyomás alatt áll – a felhordófejek, a fűthető tömlők, a kézi készülékek vagy fúvókák cseréje nyomás alatt nagyon veszélyes. Ehhez a HB 6000-es rendszerben automatikus nyomásmentesítőt építettünk be: A sűrített levegő ellátás és az elektronikus feszültség megszakadása esetén pl. a berendezés Be/Ki gombbal történő kikapcsolásakor vagy VÉSZLEÁLLÍTÓ kapcsoló működtetésekor megnyílik egy szelep, és a tankba vezető útvonal szabaddá válik. Ekkor a tömlők biztonságos és problémamentes cseréjét vagy a felvevő berendezések elvételét el lehet végezni.
Nyomásmentesítés: A szelep megnyílik, és a nyomás alatt álló ragasztó visszaáramlik a tankba.
A rendszer nyomásmentesítésének a tankberendezés kikapcsolásakor további előnye is van, hogy újbóli üzembe helyezéskor elegendő hely van a rendszerben ahhoz, hogy a ragasztóanyag felmelegedéskor táguljon.
A dugattyús szivattyús tankberendezéseket mindenek előtt a következő területeken használják:
- csomagolás
- kijelző előállítás
- építési anyag beszállító ipar
- kárpitozott bútor ipar
- matracgyártás
Különösen gyakran alkalmazzák a dugattyús szivattyús tankberendezéseket csomagolásalkalmazások esetében. Ennek kapcsán modern csomagoló berendezésekbe történő intergráláskor minden követelményt teljesítenek.
