Ni120 – Widerstand

Ni120 sind Bauteile zur Messung der Temperatur auf Nickelbasis. Der Widerstand ändert sich in Abhängigkeit von der Temperatur. Bei 0 °C beträgt der Widerstand 120 Ohm.

Der Widerstand entwickelt nahezu linear zur gemessenen Temperatur. Nickel-Widerstände lassen im Bereich von -60 °C bis 250 °C gemäß der DIN 43760 über die Callendar–Van Dusen Gleichung berechnen.

Ni120 haben eine ausgeprägtere Widerstandsänderung als Widerstandsthermometer aus Legierungen. Nickel ist bspw. empfindlicher als Platin.

Die Grenzabweichung im Bereich unterhalb 0 °C ist etwas größer als bei Pt-Widerständen.

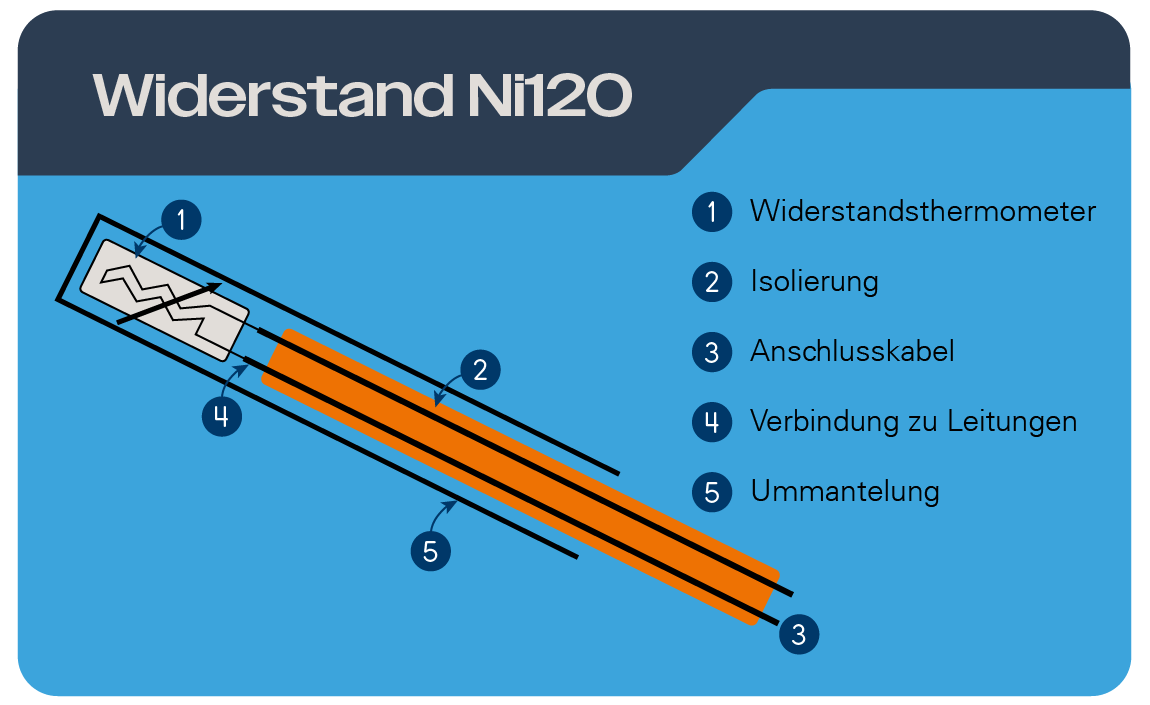

Ni120 Aufbau

Nickel-Widerstände werden fast immer mit isolierten Leitungen versehen. Bei Temperaturen unter 250 °C in der Regel aus PVC-, Silikongummi oder PTFE. Die Messteile benötigen ein Gehäuse oder eine Hülle aus einer Metalllegierung, die nicht mit der zu messenden Umgebung reagiert.

Unterscheidung des Temperaturfühler am Stecker

Ni120 am Schlauch	Ni120 am Auftragskopf
PT100 am Schlauch	PT100 am Auftragskopf
